详细说明

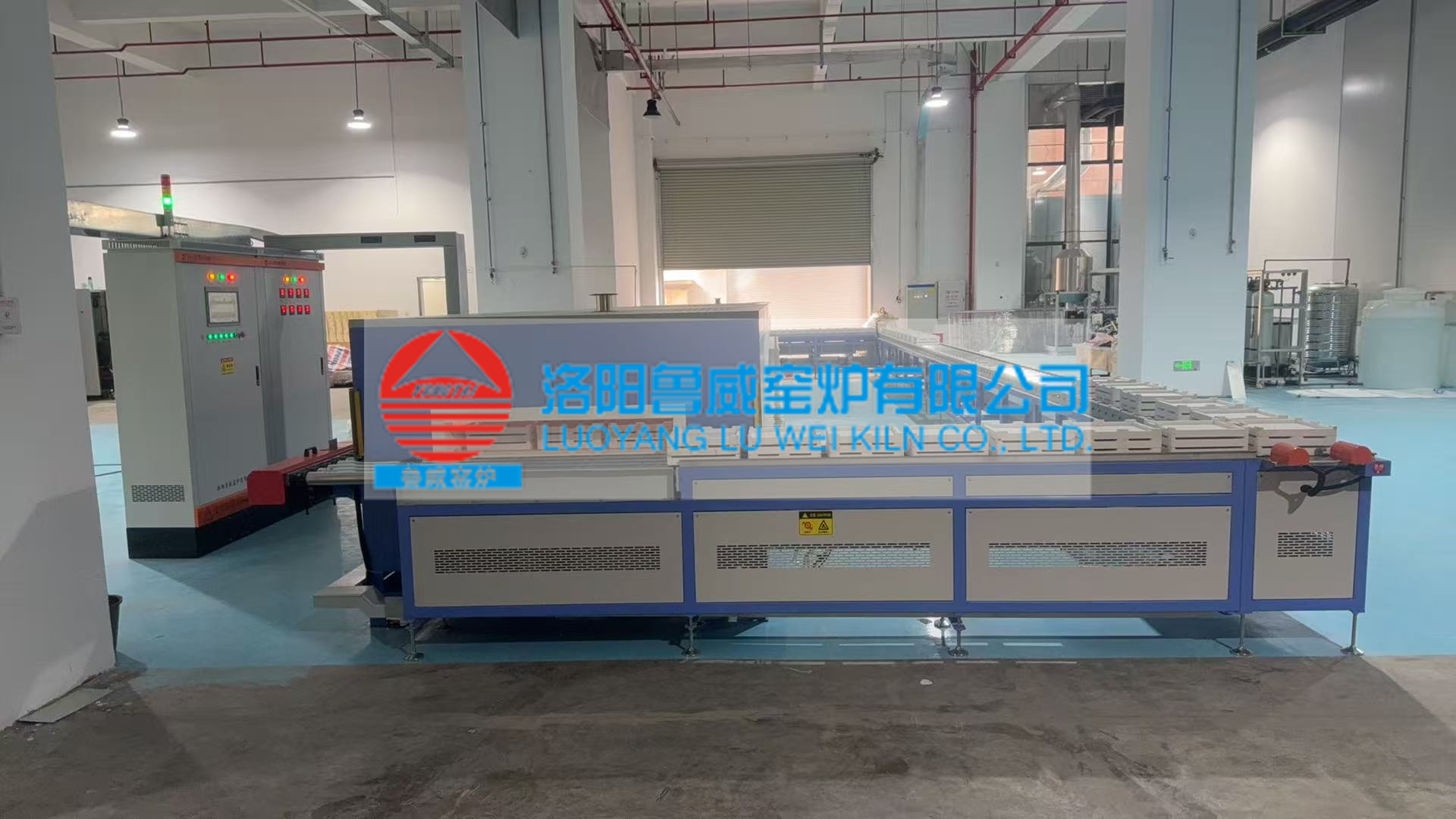

一、辊道窑规格
|
型 号 |
订制 |
|
炉体外形尺寸 |
25000L×2250W×1675H（mm） |
|
炉膛有效尺寸 |
24000L×910W×430H（mm） |
|
使用温度 |
正常使用温度1350℃ |
|
最高温度 |
最高温度1400℃ |
|
设计功率 |
大约380KW |
|
加热组件 |
SIC |
|
传动组件 |
斜齿轮单面啮合 |
|
生产周期 |
收到订金后6０天交货。 |
二、性能
1、设备性能
|
产 品 |
陶瓷坩埚 |
|
匣钵材质、尺寸 |
客户自订 |
|
产品码放方式 |
平行进炉2板，高1层 |
|
承烧板材质 |
400×400×8mm（客户自备） |
|
主推常用推进速度 |
25mm/min（1.5m/h） |
2、性能参数(正常使用时)
|
功率消耗 |
大约135KW |
|
气路管道标识 |
颜色按照国际执行 |
|
炉侧壁表面温度 |
室温+100℃ |
|
出口温度 |
约≤200℃推板自身 |
三、窑炉参数
1、炉主体
|
炉膛尺寸 |
24000L×910W×430Hmm |
|
炉衬构造 |
氧化铝纤维板（耐火面）平顶结构,莫来石聚轻砖炉膛（打底）烧结棉板和纤维板（内衬） |
|
保温材料 |
莫来石聚轻砖保温砖（OJ)+硅酸铝纤维板+空心球砖（OJ）+氧化铝纤维板 |
|
保温材料(炉顶) |
硅酸铝纤维毯 |
|
隔梁 |
碳化硅方梁（选用） |
|
炉体重量 |
约25吨 |
2、控制部分
|
主控制及推进控制 |
变频器和PLC控制 |
|
功率输出控制 |
晶闸管移相触发控制(SCR)，具有软起动、软关断、恒流/恒压、限流及过流保护等功能
|
|
操作电压 |
220V |
|
电源参数 |
3P-AC380V/50HZ+PE+N |
|
温 控 点 |
16路(触摸屏可以设定温度) |
|
测 温 点 |
17路(触摸屏显示温度) |
|
控制方式 |
0-100%连续可调 |
|
功率测量手段 |
每路有一块电流表、电压表 |
|
开关 |
每路均有断路器(小空开) |
|
晶闸管冷却方法 |
铝质散热片 |
3、温度测控装置
|
名 称 |
型 号 |
数 量 |
范 围 |
|
数字温控器 |
P708系列 |
30 |
0-1600℃、PID连续控制 (带485通讯接口) |
|
热 电 偶1 |
K分度 |
18 |
0-1000℃ |
|
热 电 偶2 |
S分度 |
15 |
0-1600℃ |
|
加热组件(参考) |
直径25的SIC |
128+2 |
其中：备件2根 |

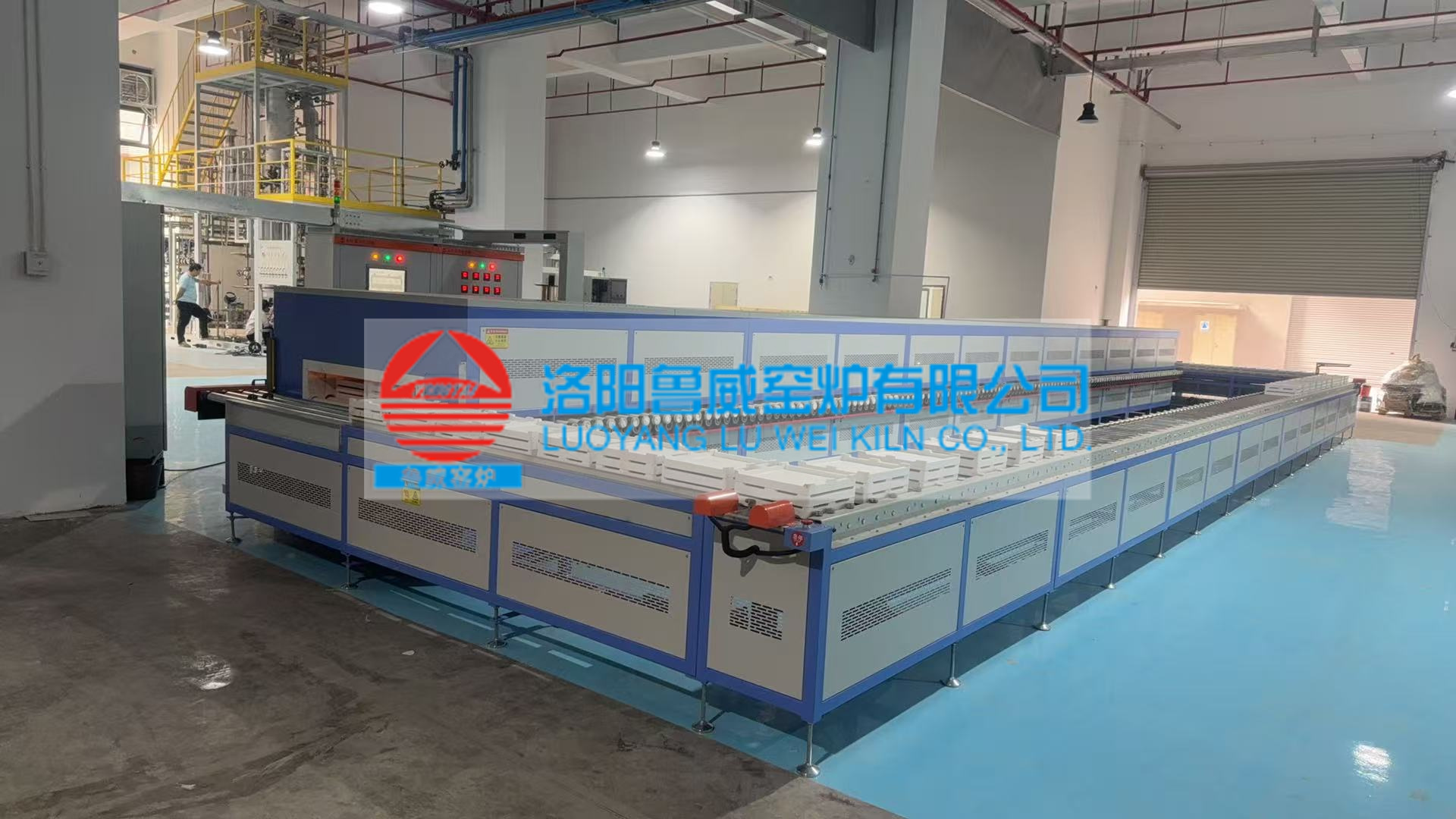

4、推送装置
|
运行方式 |
机械式全自动循环型 |
|
|
主推参数： |
||
|
驱 动 |
电机驱动（0.75KW） |
|
|
输送速度 |
30-100mm/min(连续可调） |
|
|
常用速度 |
25mm/min |
|
|
高温段重结晶碳化硅辊棒 |
辊棒节距120mm ，直径φ60 （约50根） |
|
|

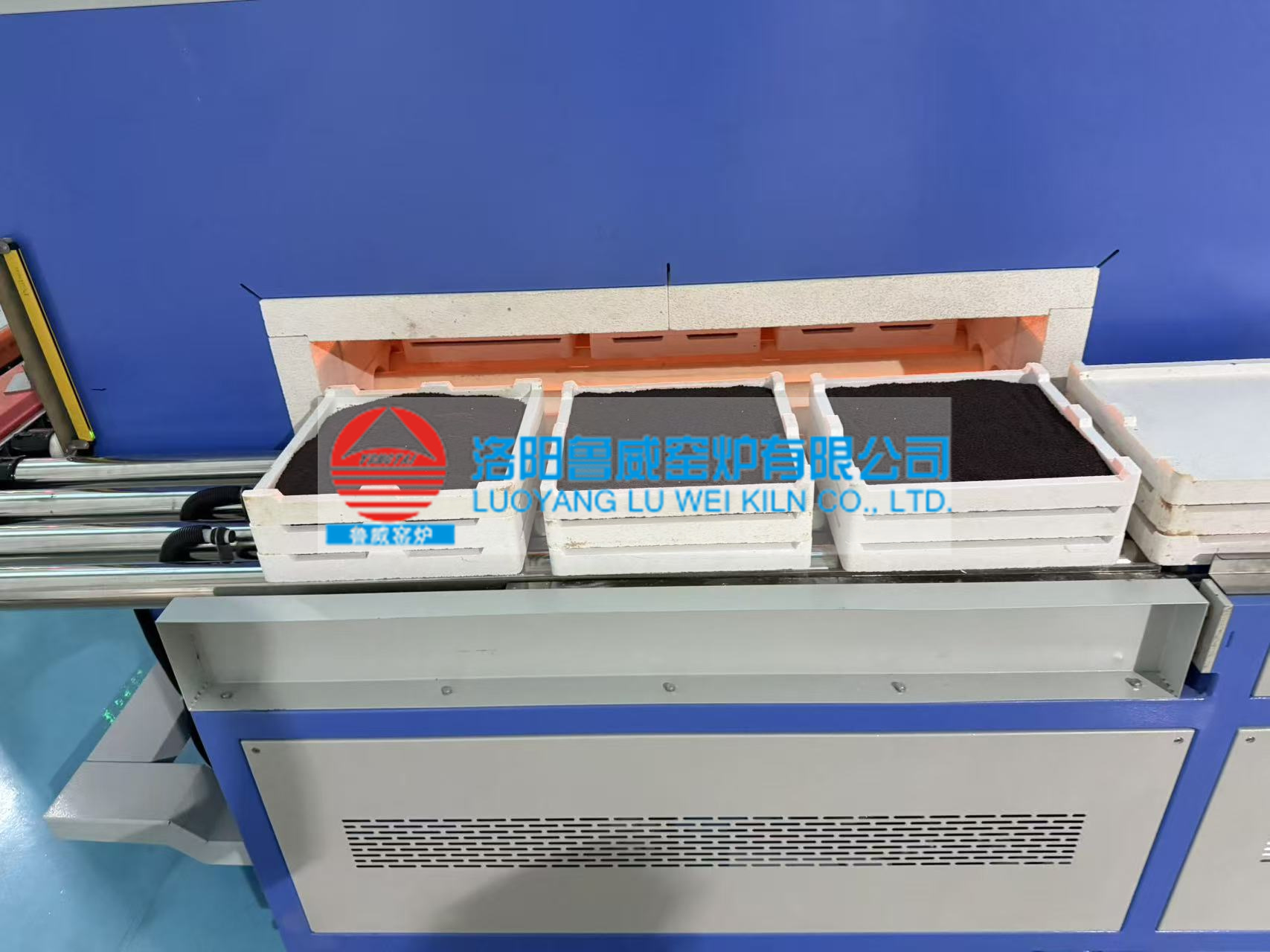

横进出口动作 |
炉内2板进炉—出口（2板）--备料等待区------转弯（2板）--通轨宽度方向向前2排行走（通轨宽度950mm） 备料时间：20分钟 |
|
5、推送控制结构参数
|
供 电 |
3P-AC380V/50HZ/+PE+N |
|
操 作 |
变频器无级调速 控制柜操作 |
|
回转轨道方向 |
面对炉体进口方向为(顺)时针方向 |
6、炉具
|
项目 |
块 数 |
备 件 |
|
承烧板/匣钵 |
客户自备 |
-- |
7、喷塑
|
炉 体 |
天兰色 |
|
电控柜 |
米灰色 |
|
炉体护板 |
米灰色 |
|
PC柜 |
米灰色 |
|
回转 |
天兰色 |
